Кессон для скважины: виды, назначение, монтаж и технология установки

Автор: Мирко Иван Анатольевич

Многие владельцы загородных домов и дач обустраивают систему автономного водоснабжения. Чтобы обеспечить бесперебойную передачу чистой воды, скважину оборудуют специальной конструкцией, которая называется кессон. Данное устройство является полноценной защитой от внешних негативных факторов. Примечательно, что в переводе с французского «кессон» означает ящик. Изначально его использовали для выполнения подводных работ, но со временем для него нашлось и другое применение.

Что такое кессон и зачем он требуется

Кессон по сути выглядит как герметичная конструкция, обычно формы квадрата или цилиндра. Подобную камеру устанавливают на глубине от 1 до 5 метров ниже поверхности земли. Снизу кессона расположено отверстие для присоединения к трубе скважины, а сверху емкость накрывается люком. Он необходим для обеспечения защиты насосного оборудования от разного рода внешних воздействий. Для обеспечения долгого эксплуатационного периода подачи чистой воды, кессон должен быть:

• герметичным;
• прочным;
• устойчивым к коррозии и деформации;
• водонепроницаемым.

В условиях температурных колебаний и плохой погоды поддерживать круглогодичную эксплуатацию скважины достаточно проблематично. Обустройство кессона решает эту проблему. Кроме того, герметичная камера защищает от проникновения подземных, талых и сточных вод, способных повредить оборудование. Помимо этого, кессон должен обеспечивать возможность ремонта и обслуживания системы автономного водоснабжения.

Разновидности кессонов

Конструкции различаются по виду материала, размерам, а также по форме. Чаще всего кессоны высотой под два метра и с шириной в пределах от 1 до 2 метров. По форме камеры бывают разные, но в основном используются круглые и цилиндрические. Иногда встречаются комбинированные виды. Существует несколько вариантов кессонов из разных материалов, среди которых встречаются:

• пластиковые;
• из бетонных колец;
• кирпичные;
• полимерпесчаные;
• из бетонных сооружений;
• металлические.

Для производства кессонов используются герметичные материалы, которые отличаются устойчивостью к воздействию влажной поверхности земли. Раньше пользовалась популярностью древесина, но из-за недолговечности и трудоемкости при строительстве деревянные стенки для создания конструкций стали неактуальными.

Пластиковые кессоны

Подобные камеры появились в продаже относительно недавно, но уже успели зарекомендовать себя за счет современной технологии производства и пользуются большой популярностью сейчас. Для изготовления данных конструкций применяются прочные полимеры, такие как полипропилен, полиэтилен и стеклопластик.

Эти изделия имеют следующие преимущества:

• защищенность от угроз внешней среды;
• легкость при транспортировке и монтаже;
• большой срок службы (около 50 лет и больше);
• достаточная жесткость камеры (некоторые модели поступают в продажу с внутренними ребрами жесткости);
• низкая теплопроводность (стенки конструкций при небольших морозах утеплять не требуется);
• устойчивость к грибку и воздействию ржавчины;
• возможность добавления дополнительных элементов.

Наряду с большим числом преимуществ, пластиковые кессоны имеют следующие недостатки:

• может деформировать из-за недостаточной прочности стенок и дна (чтобы минимизировать возникновение такой проблемы, следует выбирать модель под свой тип грунта);
• обладают плавучестью (требуется закрепить конструкцию, чтобы предотвратить выталкивание из грунта);
• срок эксплуатационных характеристик значительно меньше, чем у металлических вариантов кессонов.

Пластиковые кессоны легко устанавливаются, обладают хорошей герметичностью, стойкостью к коррозии, а также являются прочными и долговечными. Покупка подобной конструкции отличается небольшой стоимостью и позволяет сэкономить средства на процедуре гидроизоляции, так как она не пропускает воду. Помимо этого, пластиковые изделия не требуют обработки для борьбы с коррозией, так как такой материал вообще не подвергается данному процессу разрушения.

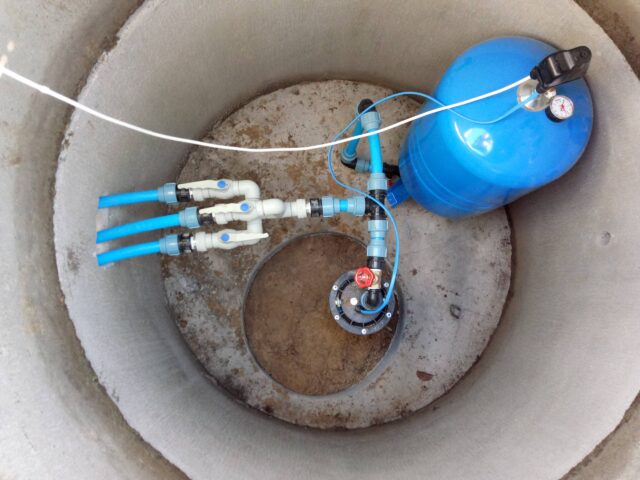

Кессоны из бетонных колец

До недавнего времени данный вид камер был широко распространенным, так как его достаточно просто сделать, а полученная конструкция — прочная и долговечная. Если провести процедуру гидроизоляции, такой тип кессона может прослужить вам в еще несколько десятков лет. Среди преимуществ данной камеры выделяются:

• противостояние сильным механическим воздействиям;
• значительно большой вес (в связи с данным параметром, конструкцию не нужно дополнительно закреплять при монтаже в грунте).

Тем не менее у данного вида конструкции есть и следующие недостатки:

• слабая гидроизоляция (при попадании воды стенки колец разрушаются, что приводит в дальнейшем к коррозии и требует проведения процедуры тампонажа);
• плохая теплоизоляция (камеру необходимо дополнительно утеплять);
• проседание конструкции в грунт (может вызвать нарушение работы оборудования).

Кроме того, за счет тяжелого веса конструкции, проводить ее монтаж необходимо с использованием специальной техники. Это также влияет на установку и транспортировку кессона, преувеличивая расходы для обустройства скважины. Наличие таких серьезных недостатков повлияло на востребованность изделий, потому им предпочитают пластические и другие виды камер.

Металлические кессоны

По внешнему виду такая конструкция напоминает ящик цилиндрической формы. Обычно толщина подобного изделия находится в пределах от 4 до 5 мм. Данная модель кессона не пользуется большой популярностью и спросом, однако выделяется на фоне других по ряду преимуществ:

• высокий уровень герметичности;
• более быстрая установка конструкции;
• гибкость и прочность камеры (сводит к минимуму риск возникновения трещин);
• возможность проведения монтажа без использования специального оборудования;
• большой ассортимент вариантов;
• ремонтопригодность;
• продолжительный срок эксплуатации (около 50 лет);
• устойчивость к давлению грунта;
• устойчивое расположение за счет значительного веса конструкции.

К недостаткам такой камеры относят:

• низкая теплопроводность (возникает необходимость утепления стенок кессона);
• подверженность коррозии (влияет на эксплуатационные характеристики);
• высокая стоимость заводских изделий;
• потребность в гидроизоляции.

При обустройстве данной конструкции также очень важно правильно провести монтаж, чтобы не нарушить герметичность камеры. В противном случае кессон может перестать удерживать влагу.

Советы по установке

Получив разрешение на бурении скважины, важно правильно обустроить ее защиту от внешних воздействий. Процедура установки разных видов кессонов практически идентична, однако есть некоторые существенные нюансы, которые необходимо учитывать для более долгой и эффективной эксплуатации. Следует соблюдать следующие рекомендации:

• конструкцию нужно закрепить, чтобы грунт не вытолкнул емкость;
• выкопать яму больше размеров кессона не меньше, чем на 50 сантиметров;
• необходимо утеплить стенки конструкции, чтобы скважина не замерзла;
• на дно ямы нужно насыпать слой песка около 35 сантиметров и для уплотнения залить водой;
• габариты камеры должны не только вмещать необходимое оборудование для обустройства системы водоснабжения, но также позволять проводить ремонтные процедуры;
• исходя из высоты дна конструкции, нужно обрезать обсадную трубу, а также герметизировать;
• следует уложить железобетонную плиту поверх конструкции:
• высота камеры должна быть не меньше 2 метров.

Помимо этого, если защитная конструкция достаточно глубокая, внутри должна быть расположена лестница, а также проведена вентиляция.

Монтаж кессона

Чтобы такая конструкция прекрасно справлялась со своей защитной функцией, перед началом работ необходимо продумать схему прокладки труб до скважины. Следует учесть пути подведения и других коммуникаций под землей. Помимо прочего, нужно определить на какой глубине будут находиться грунтовые воды и насколько глубоко грунт промерзает в зимнюю пору. Процедура установки кессонов из различных материалов практически ничем не отличается. Основные этапы монтажа делятся на:

• выкапывание котлована по окружности обсадной трубы (стенки вырытой ямы обязаны быть на расстоянии 30—50 сантиметров от кессона по всему его периметру);
• расчет высоты пола конструкции (ориентируясь на данный показатель необходимо обрезать обсадную трубу);
• подготовка дна (засыпается песком и заливается водой толщиной 20—30 сантиметров);
• укладывание бетонной плиты поверх песчаной подушки;
• нанесение разметки для дальнейшего просверливания отверстий под крепление камеры.

Некоторые владельцы загородных участков занимаются монтажом кессона сами с целью экономии бюджета, однако это может привести к дополнительным затратам. В зависимости от сложности производимых работ, чтобы правильно выполнить установку и подключение камеры может потребоваться различный инструмент, который имеется не у всех в домашнем пользовании. Для таких случаев при бурении скважины без заказа услуг квалифицированных специалистов не обойтись.

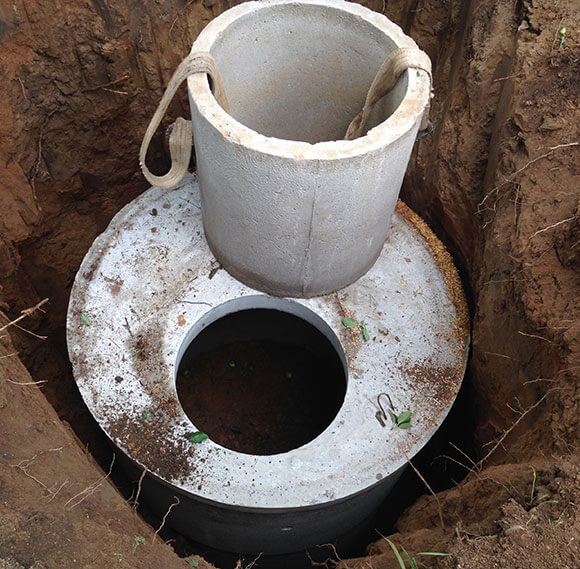

Особенности монтажа кессона из бетонных колец

Бетонные кольца активно применяют для обустройства разных колодцев. Перед тем как приступить к установке, все элементы, находящиеся снаружи изделия, следует обработать влагозащитным составом. Чтобы обеспечить достаточную герметичность лучше выполнять монтаж конструкции с уже готовым дном, а поверх камеры уложить крышку с люком.

Установка кессона из бетонных колец может проходить по двум путям:

1. Укладывание на поверхность земли требуемого числа колец, в пределах оголовка скважины. Их количество определяется исходя из планируемой глубины конструкции. Кольца скрепляют друг с другом, а поверх закрывают бетонной крышкой. Затем изнутри будущей камеры выбирается грунт, после чего конструкция углубляется под воздействием собственной массы. Как только кольца будут опущены на необходимую глубину, следует приступить к обрезке обсадной трубы. При этом необходимо, чтобы ее выступающая часть находилась над дном конструкции на 0,5—1 м. В конце процесса дно кессона следует забетонировать или засыпать крупным гравием, а верхнюю крышку со стенками утеплить.
2. По другому варианту, котлован, необходимых размеров, выкапывается сразу вокруг скважины. Обсадную трубу следует обрезать так, чтобы ее выступающая часть виднелась над дном сооружения. После выполнения данных работ можно приступать к укладке бетонных колец на дно выкопанной ямы. Швы между ними промазываются защитными средствами и заполняются цементным раствором. В конце кессон необходимо утеплить, наружные углубления засыпать извлеченным до этого грунтом, а сверху установить люк.

Кессоны из бетонных колец чаще всего устанавливают в регионах с мягким климатом или низким уровнем местонахождения грунтовых вод. В остальных ситуациях лучше всего приобретать пластиковые или металлические камеры.

Особенности монтажа камеры из металлов

Металлические кессоны обычно выпускаются производителем с уже готовой гильзой в дне, изготовленной специально под определенный размер обсадной трубы. Установка такой конструкции происходит по следующей схеме:

• выкапывается яма требуемых размеров с учетом запасного места для утеплителя;
• на дно кладется бетонный круг, чтобы исключить возможность усадки грунта;
• в стенки конструкции впаиваются металлические гильзы с резьбовыми выступами (благодаря им обеспечивается присоединение труб для подачи воды, а также подключается электрический шнур);
• обсадная труба обрезается согласно требуемым размерам;
• кессон опускается и выставляется так, чтобы гильза и выступающая часть трубы от скважины совпали;
• в колодец опускается насос и подключаются все водопроводные трубы;
• снаружи конструкции проводится теплоизоляция;
• завершается процесс засыпанием грунта.

С учетом условий, имеющихся на участке и требуемых задач, данный процесс может быть дополнен или видоизменен. Металлические камеры отличаются от других моделей достаточно большим весом, поэтому при выполнении монтажа требуют использования лебедки или же подъемного крана.

Особенности монтажа конструкции из пластика

Процедура установки пластикового кессона в целом схожа с монтажом металлических конструкций. Однако такие камеры могут выдавливаться из земли при давлении грунта. Чтобы избежать подобной проблемы, дно кессона заливается бетоном или засыпается песком с водой. Весь процесс монтажа пластиковых конструкций заключается в последовательности следующих этапов:

• выкапывание ямы с учетом небольшого зазора между стенками конструкции и дном;
• заливка дна котлована цементно-песчаной стяжкой (прежде следует заложить укрепляющую арматуру или фрагмент сетки) или укладка бетонной плиты;
• проделывание отверстий в боковых стенках конструкции для присоединения водопроводных труб и кабеля;
• заливка монтажной пеной получившихся щелей;
• смешивание цемента вместе с песком в соотношении 5 к 1;
• засыпка полученной смесью свободного пространства между боковыми стенками конструкции и вырытой ямой (при движении грунта воспрепятствует сдавливанию стенок).

При выполнении установки подобных кессонов очень важно дождаться пока залитая стяжка высохнет. В противном случае весь процесс придется начать сначала.
